1. 系統簡介
1.1 系統概述
充電樁移動式現場檢測車載系統是我司為交直流充電樁提供的系統解決方案，主要應用于現場充電驗收、計量、年檢等項目測試，測試對象包含交流充電樁、直流充電樁兩種。可實現待測設備的互操作性、協議一致性、計量檢定等方面的測試。
在整個測試過程中，系統按照預先選定的試驗項目進行流程化測試，并自動記錄測試數據、分析數據、一鍵生成報表，真實的實現了全自動化測試，大大提升測試效率，為充電樁的入網檢測及現場驗收提供可靠的測試依據。

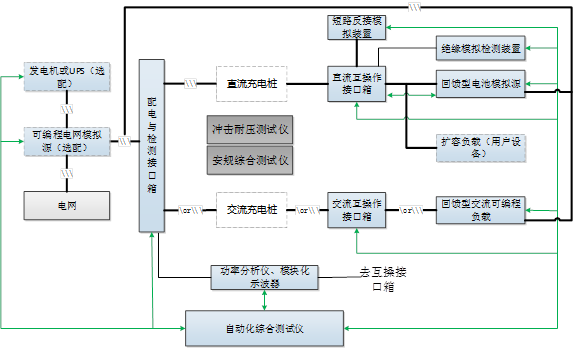

系統解決方案連接圖如下：
主要性能指標
（1） 直流測量類型
直流電壓、電流、功率、紋波、電能等；
（2） 交流測試類型
電壓/電流/頻率/三相不平衡等
諧波：高于200次諧波、 間諧波不發
功率/電能：有功、無功、視在、功率因數、電能等
（3） 充電樁：效率、最大功率、穩壓穩流精度等
（4） 時序邏輯；
（5） 選用檢測儀表均優于標準規定：準確度0.1級，數字儀表準確度6位半，誤差(0，0.5%]
（6） 交流電壓采集范圍0~460V，測量分辨率：0.01V，測量精度0.01%FS；
（7） 交流電流采集范圍0~300A，測量精度：0.01A，測量精度0.02%FS；
（8） 直流電壓采集范圍0~1500V，測量分辨率：0.01V，測量精度0.1%FS；
（9） 直流電流采集范圍0~250A，測量精度：0.01A，測量精度0.2%FS；
（10） 功率測量精度：0.01%
（11） 系統采用分布式測試方案，根據需求采用多控制器、多軟件協同測試，兼容性能、實時性需求；
（12） 桌面應用軟件開發方式：采用C# .NET平臺，運行于Win10和WES7；
（13） 嵌入式控制器開發方式；采用C/C++，基于Cortex ARM，運行實時操作系統：RTT和Linux系統；
（14） 系統采用多級工業通信網絡，高帶寬采用LAN/USB，低速信號采樣RS485/CAN，所有接口均采用隔離設計，具備抗浪涌、高速脈沖群及靜放電設計，具備高抗干擾性能、兼容性；
（15） 系統基于平臺架構，各功能單元采用模塊化設計，具有體積小、重量輕，可組合靈活組合滿足不同用戶定制需求，易于升級更換，具備良好的擴展功能，滿足不同場合應用需求；
| 序號 | 設備名稱 | 數量 | 廠家 | 功能規格 |
|---|---|---|---|---|
| 1 | 發電機或UPS | |||
| 2 | 可編程電網模擬源 | 1 | 自制 | |
| 3 | 回饋型電池模擬器 | 1 | 自制 | |
| 4 | 可編程直流阻性負載箱 | 1 | 自制 | 每組60kW可并聯擴容 |
| 5 | 回饋型交流可編程負載 | 1 | 自制 | |
| 6 | 配電與檢測接口 | 2 | 自制 | |
| 7 | 直流互操作接口箱 | 1 | 自制 | 主要包括 1) 250A國標接口 2) 車輛控制引導模擬電路 3) 車輛BMS模擬 4) 采集錄波裝置 5) CAN總線分析儀 6) 信號調理單元 7) 工業平板電腦 |
| 8 | 交流互操作接口箱 | 1 | 自制 | |
| 9 | 電池反接模擬裝置 | 1 | 自制 | 1） 電池電壓模擬； 2) 電池反接模擬； 3) 輔助供電性能測試； 4) 交直模擬短路檢測 5) 支持遠程RS485通信控制 |
| 10 | 絕緣模擬檢測裝置 | 1 | 自制 | 1) 對稱絕緣模擬 2) 非對稱絕緣模擬 3) 支持遠程RS485通信控制 |
| 11 | 直流短路負載柜 | 1 | 自制 | 1) 交直流直斷，限流短 2) 可編程保護 |
| 12 | 沖擊耐壓測試儀 | 1 | 外購 | |
| 13 | 安規綜合測試儀 | 1 | 外購 | |
| 14 | 自動化測試軟件 | 1 | 自制 | 1) 電性能測試 2) 互操作測試 3) 一致性測試 4) 現場計量 |
| 15 | 功率分析儀 | 1 | 外購 |
1.2 系統特點
1.3 設計原則

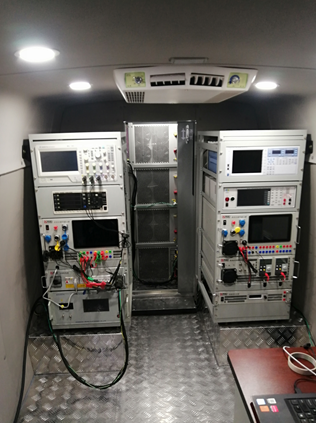

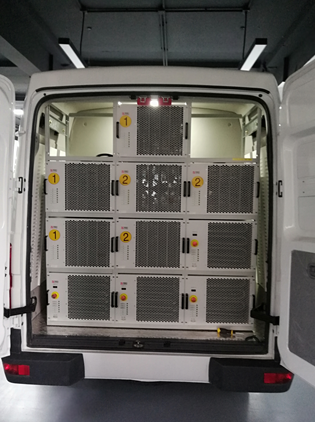

1.4 測試車結構圖

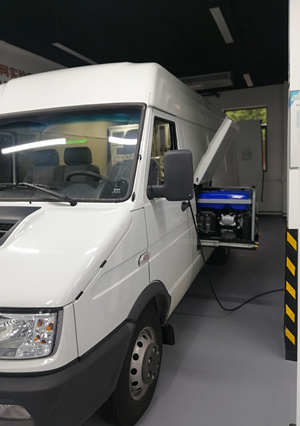

交直流充電樁檢測車
