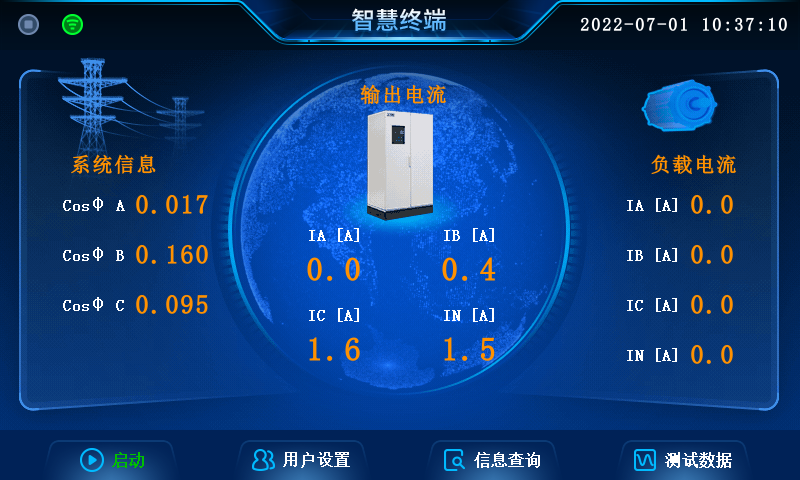

1.首頁系統信息、輸出電流、負載電流等有數據顯示，如圖1：

圖1 首頁

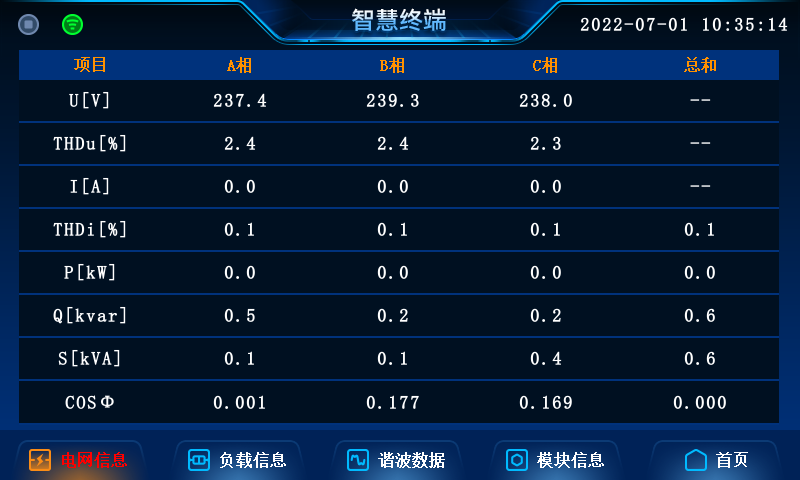

2.測量數據：查看電網信息、負載信息、諧波數據、模塊信息，如圖2：

圖2 測量數據界面

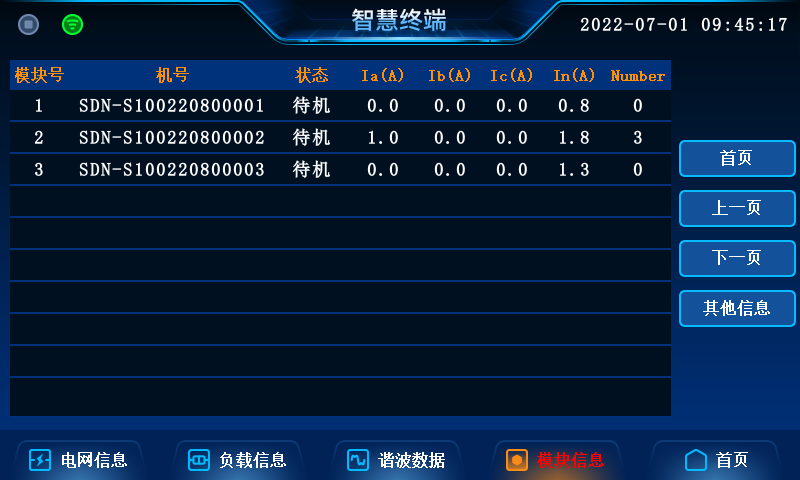

3.查看模塊之間CAN通訊的成功情況，進入【測量數據】界面，點擊【模塊信息】，如圖3所示。

圖3 模塊信息

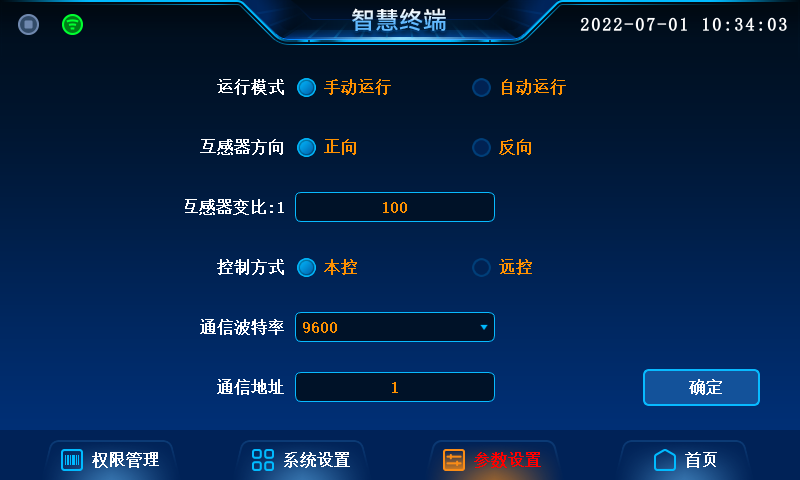

4.在首頁下側點擊按鈕【用戶設置】進入系統參數設置界面如圖4。

圖4 系統參數設置界面

4.1該界面可以設置內容介紹如下：

• 運行模式：自動運行 / 手動運行初步調試時選擇“手動運行”，待各項參數調試完成后，最后設置為“自動運行”。當選擇自動運行模式時，設備上電后，無人值守運行，整機自動投入，啟動。
• 互感器方向：設置互感器方向，默認正向

4.2互感器的安裝方向，互感器P1面面向電網的情況下，CT-C-S1、CT--C-S2、CT-B-S1、CT-B-S2、CT-A-S1、CT-A-S2分別接入模塊的CT端子IC1、IC2、IB1、IB2、IA1、IA2，此時觸摸屏中互感器方向設定為正向?；ジ衅髯儽龋喝?00:5的互感器，設置值為60。

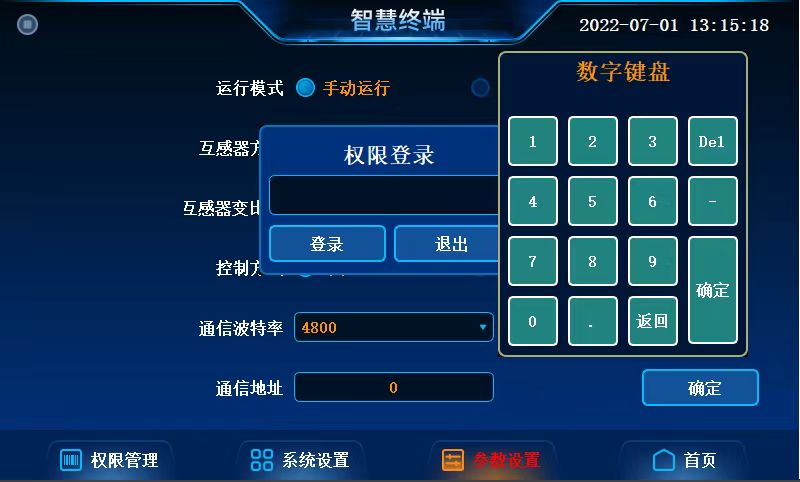

5.在參數設置界面點擊時間區域彈出用戶登錄窗口如圖5-1。

圖5-1 用戶登錄和密碼輸入界面

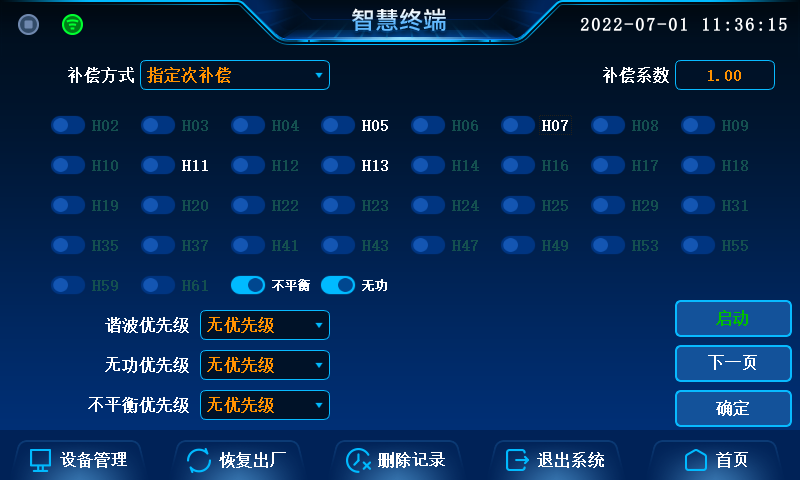

輸入調試用密碼“99465358”，點擊按鈕【確定】，然后點擊【登錄】，進入補償方式設置界面，如圖5-2：

圖5-2 補償方式界面

【補償方式】界面設置的內容有：

• 補償方式：下拉菜單選擇指定次補償，勾選無功、不平衡；

• 補償系數:默認設置為1.0，系數微調可調節補償效果。

【基本參數】界面設置的需要重點關注，如圖5-3：

圖5-3 基本參數界面

• 空載電流值：起止補償電流值，默認0A；
• 檢測方式：根據互感器在系統中實際位置確定，默認檢測負載電流；
• 制式選擇：根據主回路實際接線確定，默認三相四線制；
• 輸出占比：實際限流值與設計容量的比值，默認占比為1。

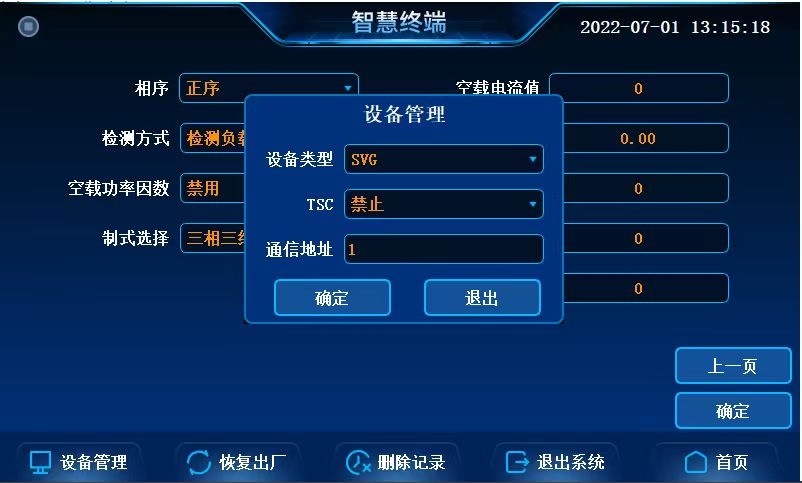

6.點擊按鈕【設備管理】進入設備管理界面如圖6。

圖6設備管理界面

      此界面的設備類型及通訊地址參數均為默認值，由顯示屏直接讀取而來，不需要手動設置。在開始對SVG調試前，需要核查“設備管理”中設備情況是否符合設備使用現場的實際情況。
