應用背景
機庫飛機維修時對飛機供電的需求。
產品目錄

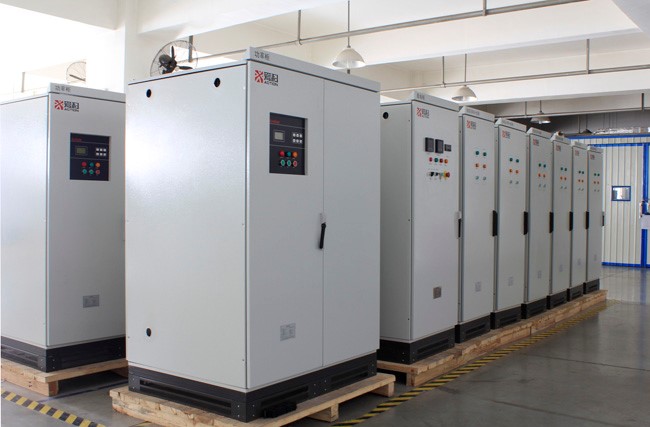

400Hz電源主機（功率柜）、400Hz電源配電柜、400Hz電源壓降補償柜

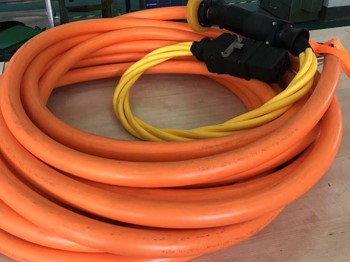

中頻電纜
地井
升降地井平臺機械平衡配重升降系統采用了對稱式機械平衡配重結構原理，具有結構緊湊、升降平穩、安裝方便、免維護等特點。升降過程中不需要依靠任何外部輔助動力源裝置（包括電機、液壓、氣動和彈簧等）便可手動輕松自如的進行升降地井平臺升降操作。減少維護成本，減少能源消耗。
產品搭配策略
|
項目名稱 |
方案一（無主從集中并聯供電系統） |
方案二（點對點供電電源） |
|
400Hz電源主機（功率柜） |
√ |
√ |
|
400Hz電源配電柜 |
√ |
—— |
|
400Hz電源壓降補償柜 |
√ |
√ |
|
中頻敷設電纜 |
√ |
√ |
|
優點 |
設備整體成本相對適中，供電可靠性及用戶體驗非常好。 |
設備整體成本相對適中，供電可靠性及用戶體驗一般，機動性較高。 |
|
適用環境 |
所有設計有地井的飛機維修機庫 |
所有設計有地井的飛機維修機庫 |
方案一配置說明

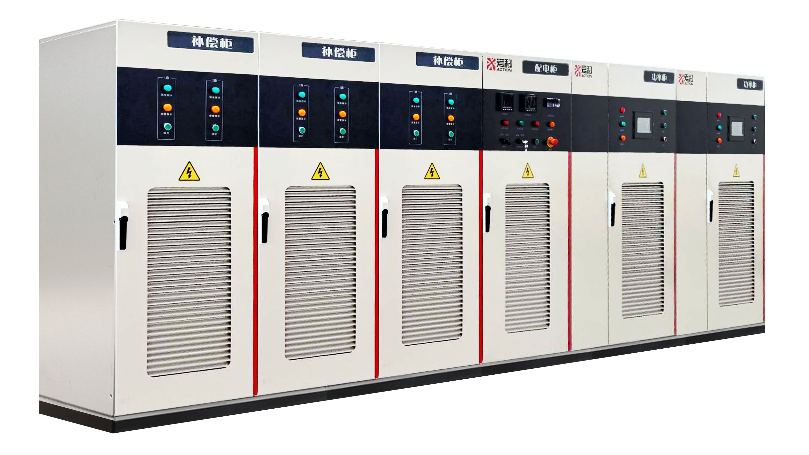

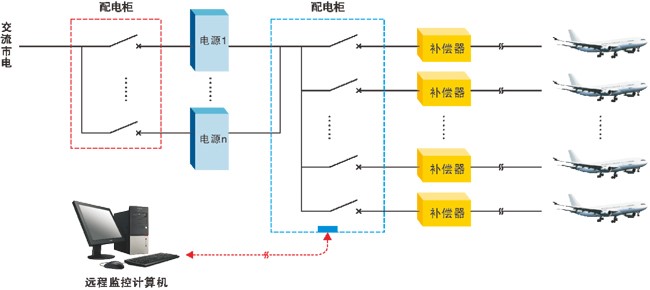

機庫集中供電系統：配電柜 + 電源柜 + 補償器柜
技術特點

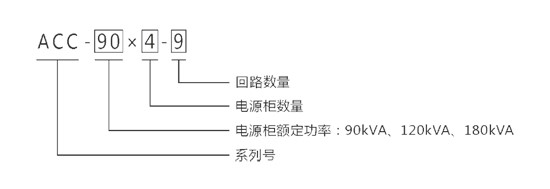

型號說明
規格參數
|
組件 |
型號 |
規格(kVA) |
尺寸（mm） |
重量(kg) |
|
電源 |
AC400-3390 |
90 |
寬600×深1000×高1865 |
600 |
|
AC400-33120 |
120 |
寬1200×深1000×高1865 |
1100 |
|
|
AC400-33180 |
180 |
寬1200×深1000×高1865 |
1200 |
|
|
配電柜 |
PD-XXX |
—— |
寬1200×深1000×高1865 |
300 |
|
補償器柜 |
BC-90/1 |
90 |
寬600×深1000×高1865 |
300 |
|
BC-90/2 |
90 |
寬600×深1000×高1865 |
450 |
|
|
注：電源參數詳見“飛機地面靜變電源 技術參數”；配電柜、補償器柜參數可定置設計。 |
||||

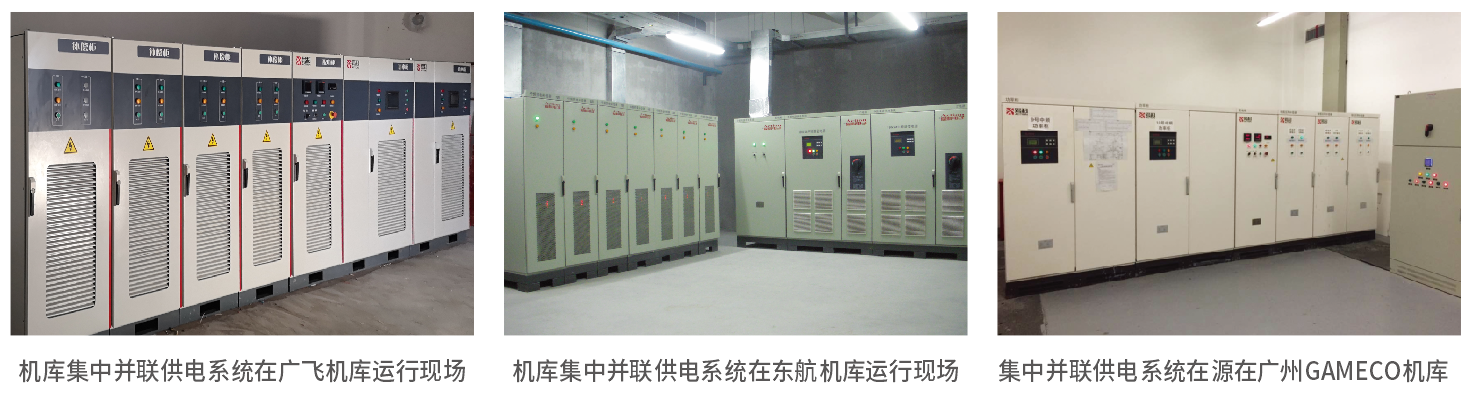

應用案例
