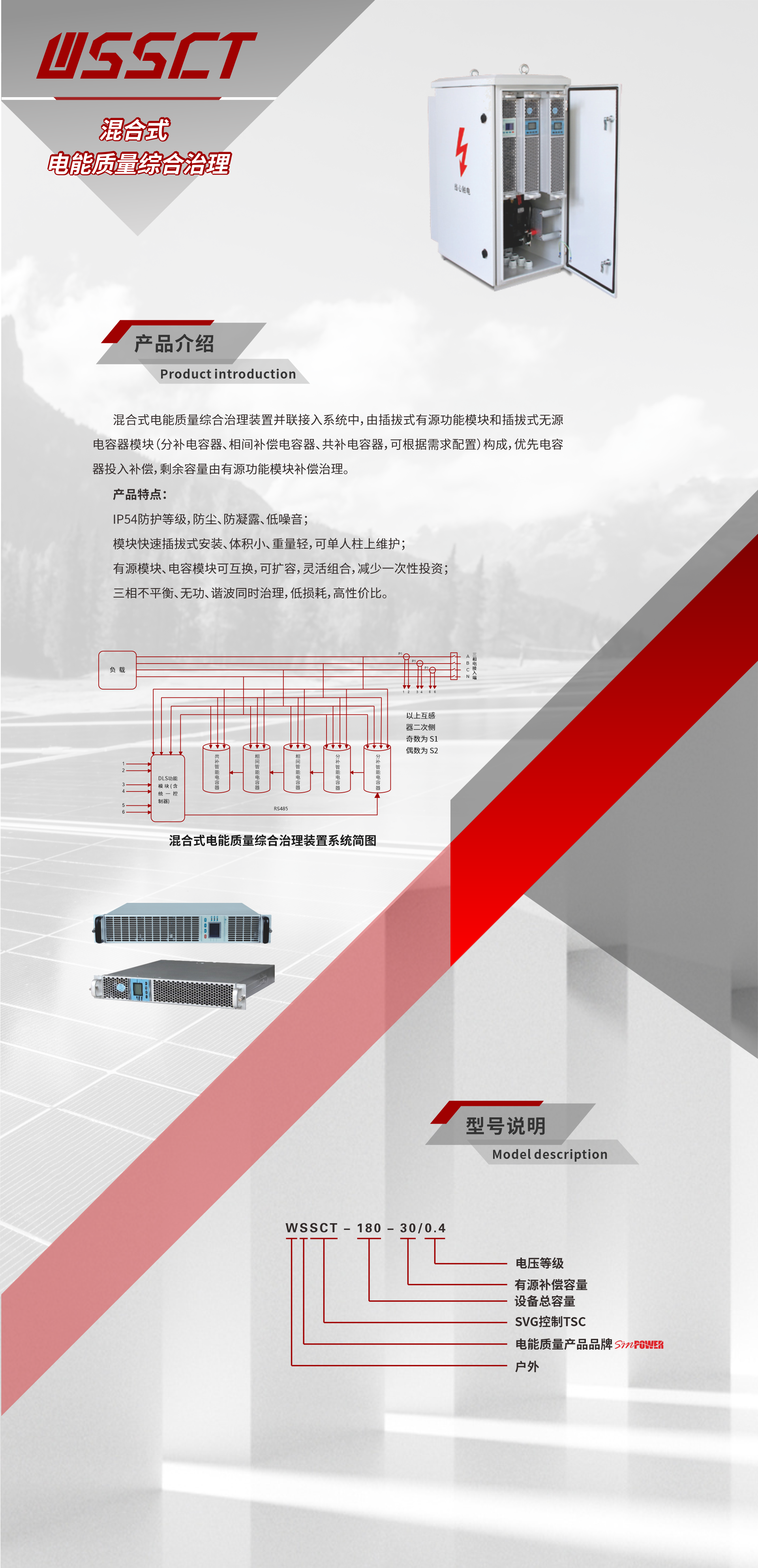

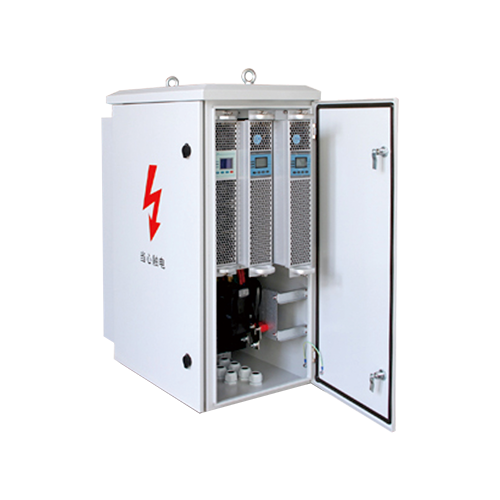

混合式電能質量綜合治理

混合式電能質量綜合治理裝置并聯接入系統中，由插拔式有源功能模塊和插拔式無源電容器模塊（分補電容器、相間補償電容器、共補電容器，可根據需求配置）構成，優先電容器投入補償，剩余容量由有源功能模塊補償治理。

模塊快速插拔式安裝、體積小、重量輕，可單人柱上維護

IP54防護等級，防塵、防凝露、低噪音

有源模塊、電容模塊可互換，可擴容，靈活組合，減少一次性投資

三相不平衡、無功、諧波同時治理，低損耗，高性價比

輸入電壓380V，-30%~20%

輸入頻率50Hz，±10%

接線方式3P4L+PE

額定容量整機：30~180kvar，可采用一個或多個有源模塊，模塊可互換

響應時間≤5ms

功率損耗有源模塊＜3%，無源模塊＜1%

控制模式無功補償、恒無功、恒功率因數

補償功能諧波、無功、三相不平衡，優先級可選擇、設置

控制精度不低于2.5%

CT采樣要求5A，采網側電流

TSC模塊電壓450V，485通訊控制

保護過流、過熱、過壓等多項保護功能

防護等級模塊IP20，整機IP54，整機其它防護等級可定制

環境溫度-20℃～50℃(40℃以上降額)

環境濕度≤95%（45℃）無凝露

海拔高度<2000m，2000 米以上按照GB/T3859.2 降額使用

外形尺寸(寬×高×深:mm)860×1000×500（不含支架），其它尺寸可定制

安裝方式戶外單桿/H桿安裝固定

通訊接口及通訊方式RS485，可配置GPRS或WIFI
