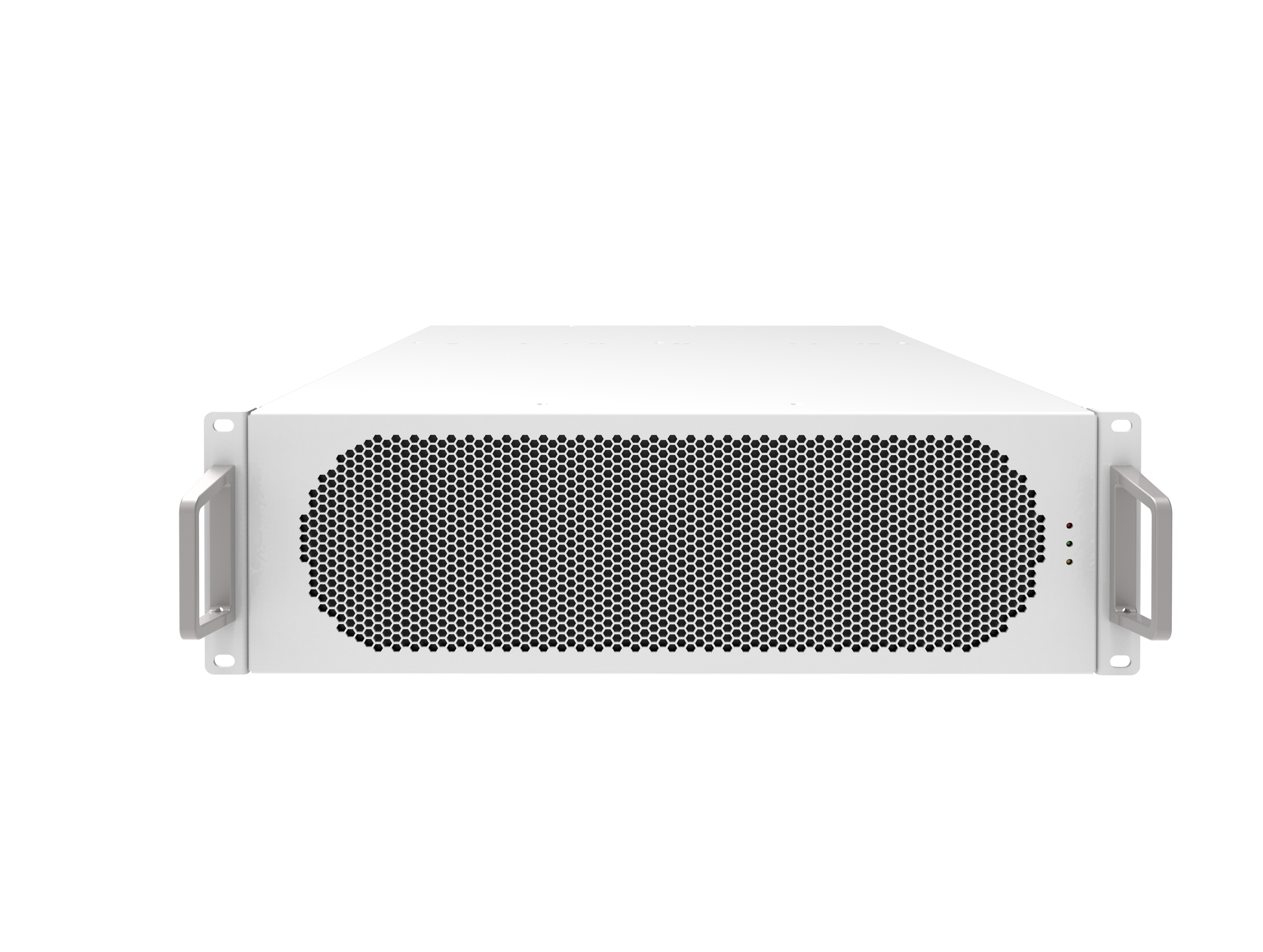

模塊參數
輸入電壓380V，-30%~＋20%
輸入電壓208V，-10%~+20%
輸入頻率50Hz，±10%
接線方式3P3W/3P4W（兩者兼容）
模塊容量30kvar、50kvar、100kvar、150kvar 25kvar、50kvar
單柜容量30kvar~1000kvar 25kvar~500kvar
響應時間≤5ms
功率損耗＜3%
控制模式無功補償、恒無功、恒功率因數
控制精度不低于2.5%
補償功能無功、三相不平衡，優先級可選擇、設置
CT采樣要求5A，網側、負載側采樣均可
保 護過流、過熱、過壓等多項保護功能
防護等級模塊IP20，整機IP30，整機更高防護等級可定制
環境溫度工作溫度：-10℃～50℃(40℃以上降額) 儲存溫度：-25℃～70℃
環境濕度≤95%（45℃）無凝露
海拔高度<2000m，2000 米以上按照GB/T3859.2 降額使用
進線方式整柜：上進線/下進線/柜頂貫穿母線
外形尺寸 （寬×高×深：mm）模塊：50kvar：440mm×560mm×88mm（2U） 100kvar：440mm×560mm×145mm（3.3U） 150kvar：440mm×560mm×228mm（5.2U） 整機：800×1000×2200，整機尺寸可定制
安裝方式模塊：機架式或壁掛；整機：落地式安裝
顯示屏7 寸觸摸屏
顯示內容電壓、負載電流、補償電流、網側電流、電壓畸變率、電流畸變率
通訊接口及通訊方式RS485、LAN、WiFi（選配）
通訊協議Modbus協議
整機參數
輸入電壓690V，±10%
輸入頻率50Hz，±5%
接線方式3P3W
模塊容量150kvar、175kvar、200kvar
單柜容量150kvar~800kvar
響應時間≤10ms
功率損耗＜3%
補償功能感性無功、容性無功
CT采樣要求5A，網側、負載側采樣均可
保護過流、過熱、過欠壓等多項保護功能
防護等級整機IP20，整機更高防護等級可定制
環境溫度工作溫度：-10℃～50℃ (40°C以上降額) 儲存溫度：-25℃～70℃
環境濕度≤95%（45℃）無凝露
海拔高度<1000m，1000 米以上按照GB/T3859.2 降額使用
進線方式整柜：上進線/下進線/柜頂貫穿母線
外形尺寸 (寬×深×高：mm)整機：1400×1000×2200，整機尺寸可定制
顯示屏7寸觸摸屏
顯示內容電流、電壓、功率、畸變率等
通訊接口及通訊方式RS485
通信協議Modbus協議
